Кабель DC: как подобрать штекер по диаметру и не перепутать полярность

Организация автономного питания роутеров, сетевого оборудования и светодиодных лент требует правильного выбора соединительных шнуров. Чтобы избежать повреждения техники, важно сначала понять, что такое кабель DC. Это специализированный провод, предназначенный для передачи постоянного тока (Direct Current) от источника питания к потребителю.

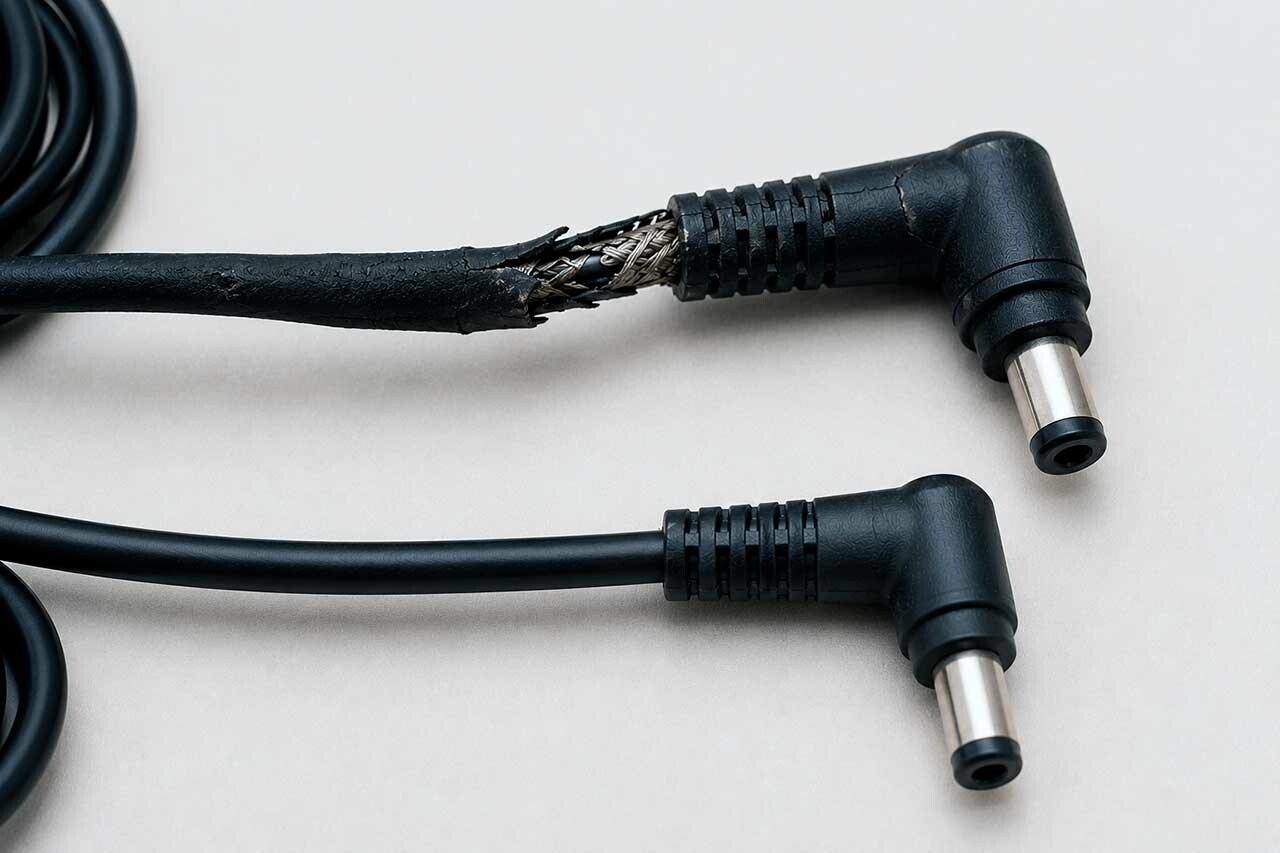

Что такое DC-кабель и почему это не USB

DC-кабель выполняет задачу подачи постоянного тока низкого напряжения через круглый цилиндрический разъем (DC Jack).

Внутри DC-кабеля проложены только две силовые жилы (плюс и минус). В нем отсутствуют информационные линии D+ и D-, которые есть в USB. Кабель не умеет запрашивать нужный режим питания, как это делают интеллектуальные интерфейсы USB Power Delivery или Quick Charge. Напряжение подается сразу в том объеме, который выдает источник питания или встроенный преобразователь.

Напряжение 5V, 9V и 12V: почему нельзя подключать наугад

Приборы, питающиеся через DC-разъем, рассчитаны на строго фиксированное рабочее напряжение:

1. 5V: электронные книги, портативные колонки, медиаплееры, базовые хабы;
2. 9V: бытовые Wi-Fi роутеры начального и среднего сегментов (например, TP-Link TL-WR841N);
3. 12V: производительные двухдиапазонные роутеры (например, ASUS RT-AX53U), камеры видеонаблюдения, LED-ленты и внешние жесткие диски.

Подача 12V на устройство, рассчитанное на 5V, приведет к мгновенному сгоранию элементов платы. А при подаче 5V на 12-вольтовый роутер прибор просто не включится.

Размеры штекера: 5,5 x 2,1 и 5,5 x 2,5 мм

Внешний диаметр большинства стандартных цилиндрических DC-штекеров составляет 5,5 мм, однако внутренний диаметр центрального отверстия различается.

Приводим сравнение двух самых распространенных форматов.

Эти размеры не являются взаимно заменяемыми. Если вставить штекер 5,5 x 2,5 мм в гнездо с пином 2,1 мм, центральный контакт будет слишком широким, что приведет к отсутствию контакта или постоянному искрению и нагреву.

Полярность: плюс внутри, минус на гильзе

Несоответствие полярности является частой причиной выхода из строя техники при подключении сторонних кабелей.

Правила проверки полярности:

1. Стандартная прямая полярность (Center Positive). В 95% бытовой электроники внутренний контакт (пин) является плюсом (+), а внешняя металлическая гильза - минусом (-). На корпусе блока питания это обозначается таким графическим символом: - --(o-- +.
2. Обратная полярность (Center Negative). Встречается в специфическом профессиональном музыкальном оборудовании, где внутренний контакт - минус (-), а гильза - плюс (+).

Подключение шнура с обратной полярностью к обычному роутеру приводит к короткому замыканию и поломке входных цепей питания прибора.

Роутер от повербанка: кабель USB-DC с повышающим преобразователем

Для запитывания сетевого оборудования от внешнего аккумулятора при отключении электричества используют специализированные кабели-адаптеры.

Особенности кабелей USB-DC с триггером или Step-Up конвертером:

1. Повышение напряжения. Повербанк выдает через стандартный USB-порт 5V. Встроенный в пластиковый корпус кабеля (например, Wi-Fi Cable USB to DC 12V) повышающий преобразователь трансформирует 5V в необходимые 9V или 12V.
2. Подбор мощности. Сила тока повербанка должна покрывать потребность роутера (обычно требуется от 0,8A до 1,5A при 12V).

Перед покупкой такого кабеля необходимо проверить рабочие параметры на заводской наклейке роутера (Input: 9V или 12V) и выбрать шнур с соответствующим штекером.

Где выбрать модель под свой бюджет

Ознакомиться с ассортиментом соединительных проводов, подобрать повышающие кабели USB-DC для роутеров и переходники с требуемым диаметром штекера можно в каталоге allo.ua/ru/, где представлены сертифицированные аксессуары для питания электроники.

Итог

При выборе DC-кабеля требуется последовательно проверить три параметра: рабочее напряжение прибора, точные размеры внешнего и внутреннего диаметров штекера, а также расположение плюса и минуса на схеме полярности.
